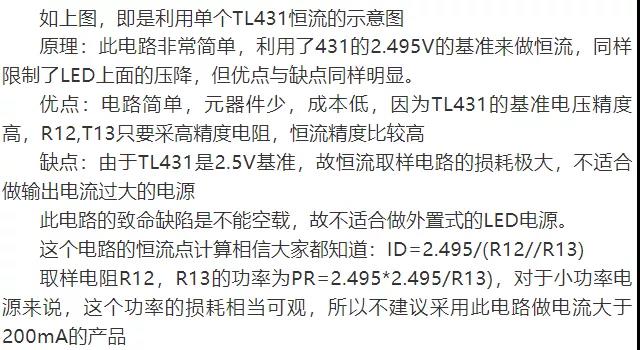

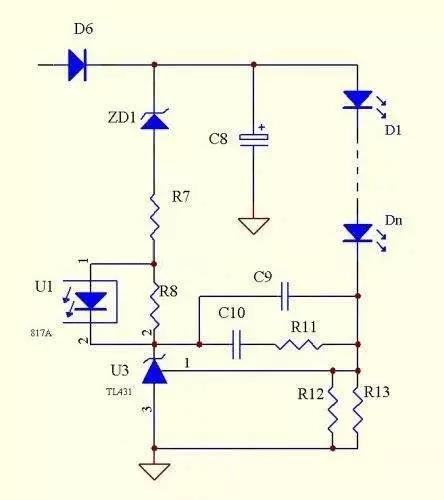

1、單個TL431恒流電路

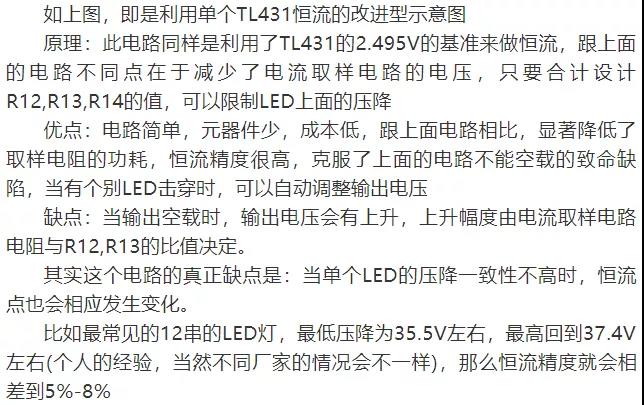

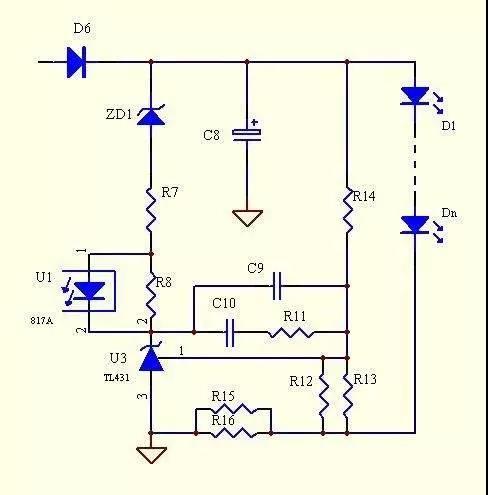

2、單個TL431恒流改進型電路

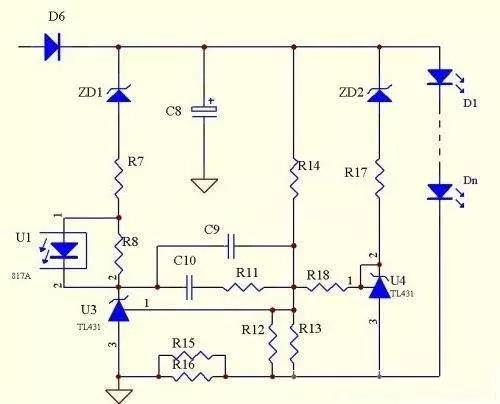

3、兩個TL431恒流電路

這個電路還有個特點是：在某個范圍內可以準確地恒壓恒流。

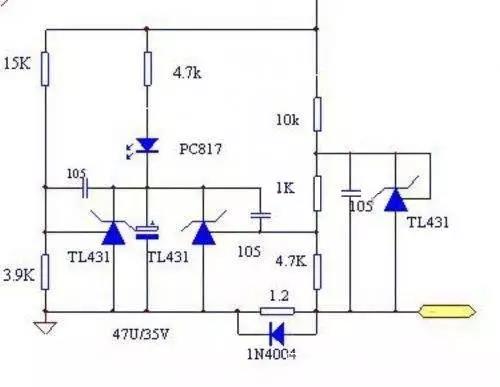

4、3個TL431恒流電路

其實這個電路是在圖3的電路基礎上增加了一個恒壓電路而已。
