在談及熱敏電阻的選擇之前，我們需要先了解為何變壓器的溫度控制如此重要。變壓器在工作過程中會產生大量的熱量，若不及時進行溫度管理，過高的溫度將會導致變壓器絕緣系統老化、電阻增加和效率下降，甚至可能引發火災等重大安全事故。溫度管理不僅能防止上述問題，還能優化變壓器的性能和可靠性。
Part 01
如何選擇合適的熱敏電阻？

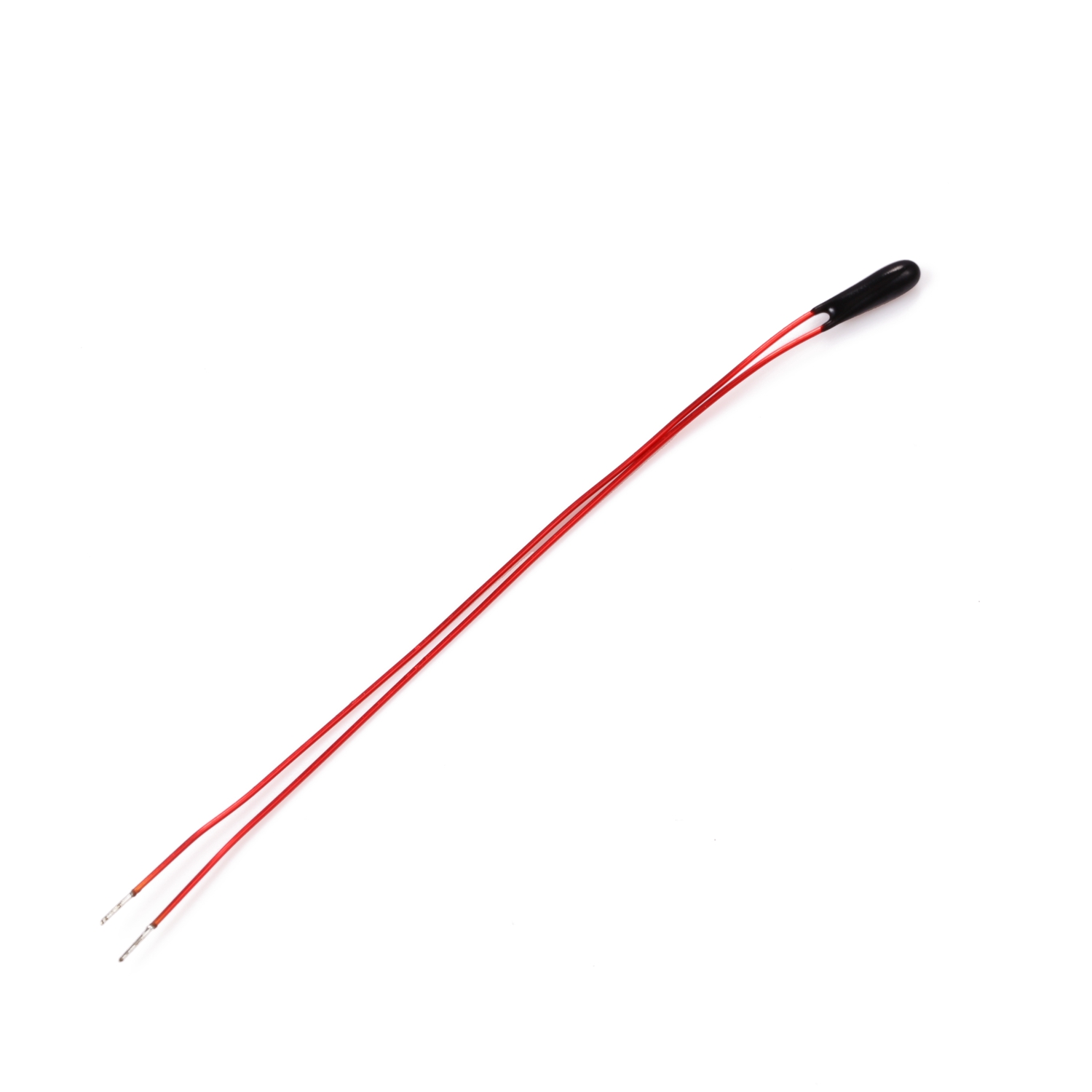

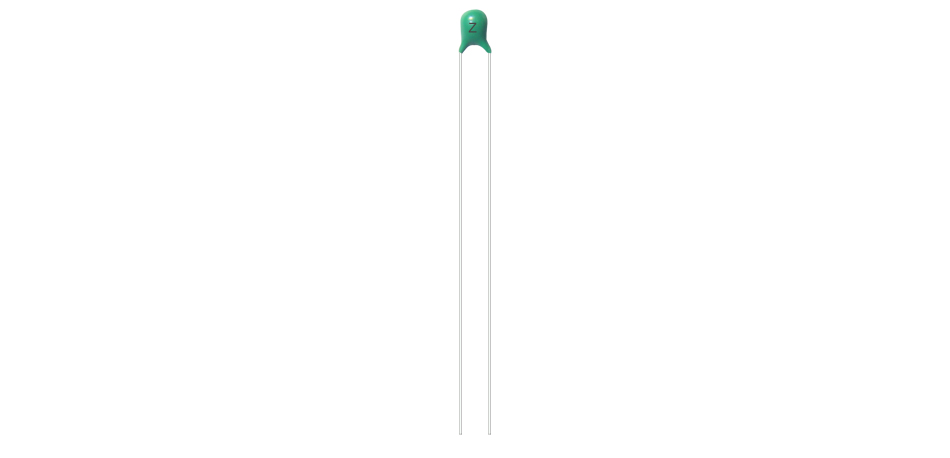

首先，需要明確變壓器在正常工作條件下的溫度范圍。一般配電變壓器的工作溫度應在-40℃到150℃之間。應該選用在該范圍內具有良好特性和穩定性的熱敏電阻，以確保溫度測量的準確性。常見的NTC熱敏電阻標稱值在25℃時通常有10kΩ、20kΩ、50kΩ、100kΩ等。對于變壓器溫度測量，常用的是10kΩ的熱敏電阻，因為其靈敏度高且易于與測量電路接口匹配。
Part 02
考慮耗散常數
耗散常數指的是熱敏電阻的功率以及它將電輸入轉化為熱量的效率。高耗散常數意味著熱敏電阻在測量過程中對溫度變化的響應較慢，所以在選擇時要考慮到應用場合需要的響應速度。
B值（也稱為熱敏系數）表征了熱敏電阻在兩個特定溫度點之間的阻值變化率。B值越高，熱敏電阻的靈敏度越高。對于溫度變化較劇烈的變壓器應用場合，選擇B值更高的熱敏電阻將帶來更精確的溫度測量。
安裝與應用 在確定了合適的熱敏電阻之后，安裝位置也需慎重選擇。熱敏電阻通常應被安裝在變壓器熱的部位，比如鐵心或繞組附近，確保它能準確檢測到高工作溫度。同時，要注意安裝的穩固性和絕緣性，以防發生短路等意外情況。
Part 03
測量電路的設計
測量電路 能實現精確的溫度測量，這不僅僅需要合適的熱敏電阻，還需要精心設計的測量電路。常見的設計包括簡易的電阻分壓電路和復雜的運算放大器電路。簡單的電阻分壓電路雖然容易實現，但其線性度和靈敏度較低，而運算放大器電路則能提供更高的精度和穩定性。
無論是哪種設計，都需要通過實驗校準和驗證其準確性。校準時，需先參考標準溫度傳感器，對熱敏電阻的實際響應曲線進行記錄，然后根據實驗數據修正電路參數進行優化。
如您有變壓器溫度測量熱敏電阻方面的產品選型方面的問題，歡迎咨詢我們東莞源林電子,作為電子元器件行業的專業廠商，我們將一如既往地為您提供優質的一對一應用行業選型技術指導服務，幫助您選擇適合自身產品的電阻產品，從而實現好的設計和應用效果.我們致力于優質電阻的研發，產品皆已通過ISO9001及TS16949的品質管理系統，相關產品通過UL、CSA、VDE、TUV、CQC等國際安規系統的認證，自有工廠，產品規格齊全，庫存量大，可滿足各行各業的不同需求。公司擁有專業的技術團隊和全方位的售后服務服務體系，在為您提供優質傳感器的同時，解決您所有方案技術難題！
