壓敏電阻應用

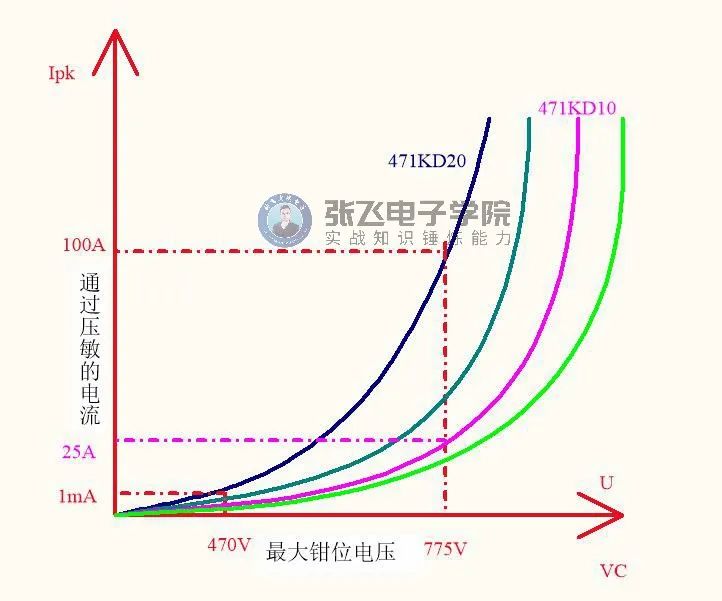

從上圖看471KD10與471KD20的數據來比較，我們可以看出允許的大交流與直流電壓都相同，但是大的鉗位電壓上面我們可以看出KD10的與KD20通過的電流時25A與100A，這說明我們?cè)谕粋€(gè)電路上，打同一等級的雷擊浪涌時，KD10的鉗位電壓要比KD20的高。

從這些數據來看的話，我們?cè)谧隼讚魧?shí)驗的時候要是不過的話，可以選擇大一號的壓敏電阻，這樣我們的產品要安全的多。有時可以并聯一個同一型號的壓敏電阻也可以降低鉗位電壓，從而達到很好的保護我們的產品。

02

壓敏電阻在電源里面非常的常見，它的應用一般都是在開關電源的輸入部分，用來防雷擊浪涌。

1、一般的應用是輸入端L相與N相跨接一壓敏電阻。

2、共模電感上也可能會放陶瓷放電管。

3、L相與N相對大地上用壓敏串陶瓷放電管。

這些電路的作用都是用來防雷用，電路都是非常的常見。但是壓敏電阻的選取的過程中，很多的工程師都是說是經驗，對于壓敏電阻上的一些參數了解的非常少。

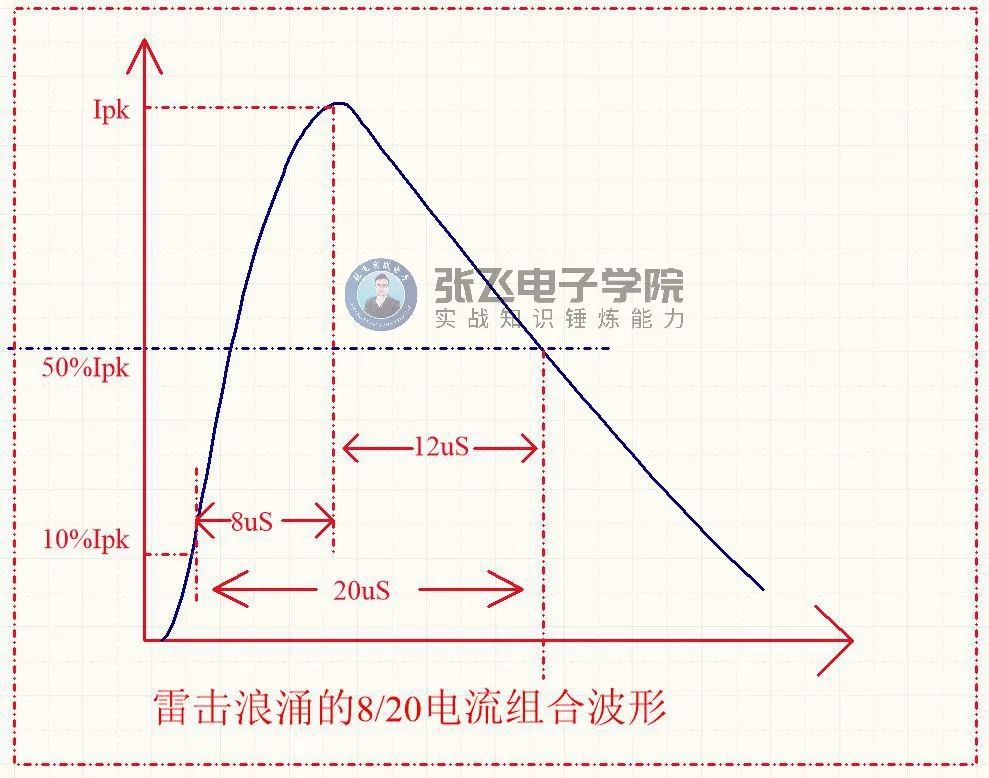

下圖是我們的雷擊浪涌的電流組合波形

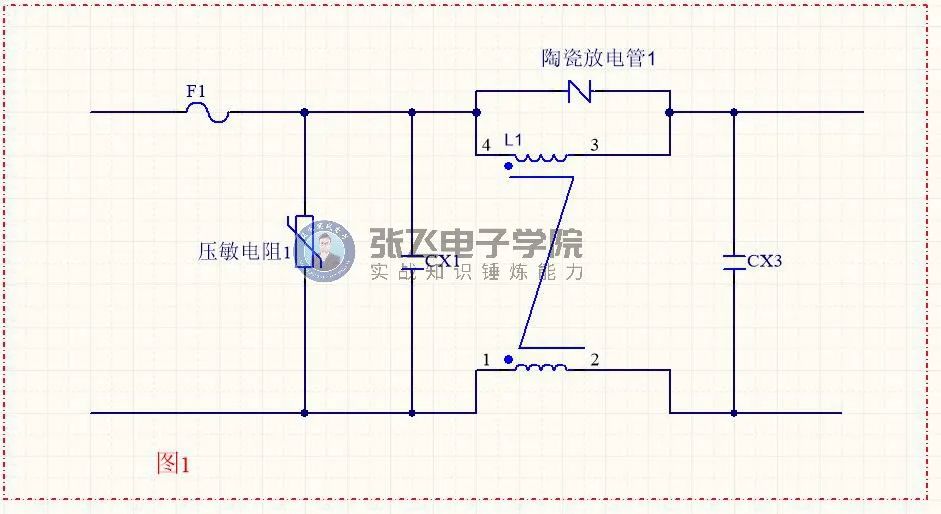

下面圖1與圖2都是我們常用的防雷電路

1、壓敏電阻的選取是要根據我們的輸入電壓來選取，我們是需要查看壓敏電阻的規格書，一般我的輸入電壓AC85V-264V，我們?cè)谶x取壓敏電阻的時候就需要查看規格書上面的大允許電壓要比我們的輸入電壓要高。

列如我們常用的471 它的大允許電壓AC300V DC385V同時通流量也是需要注意的，一般規格書上給出來的通流是1次的通流量，我們?cè)谶x取的時候一定需要留有很大的余量，通流量是我們選擇直徑的依據，如果一個417KD10 的壓敏電阻在計算的時候剛好接近規格書上的通流量2500A，我們可以選取兩個來并，如果空間不夠的時候我們可以選擇加強型的。

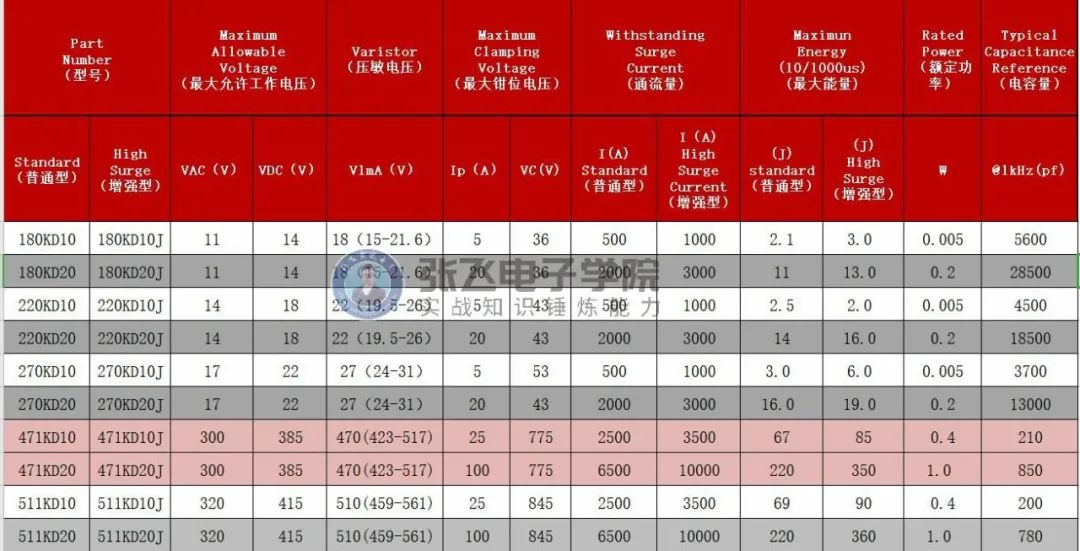

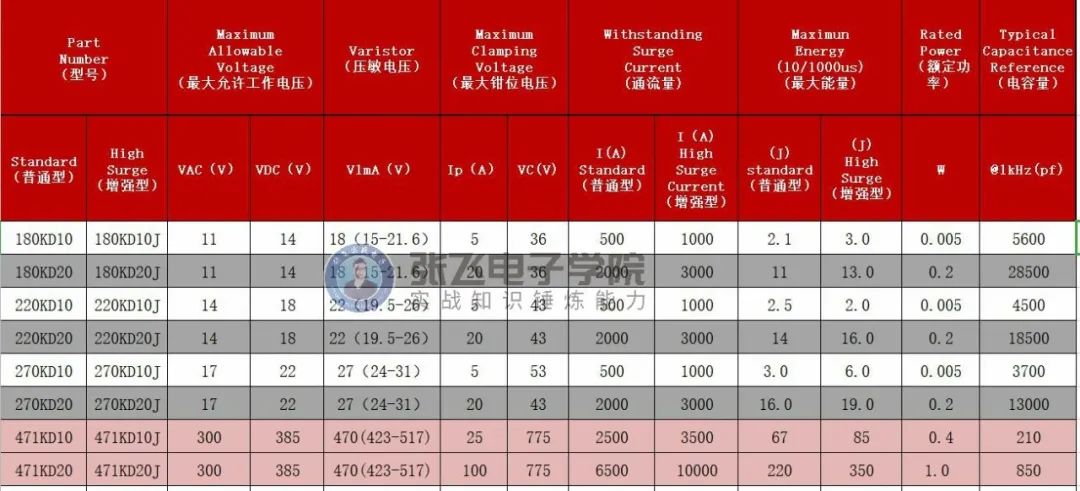

看下圖我們能看出來我們普通型的通流量是2500A，增強型的是3500A

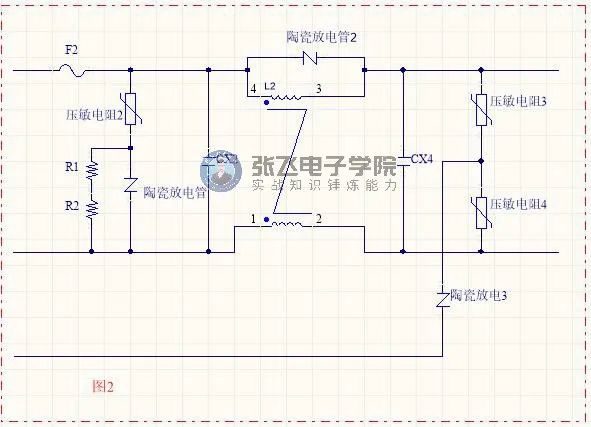

圖2上面我們看到壓敏電阻上串聯陶瓷放電管，陶瓷放電管上并聯了電阻，陶瓷放電管的作用是觸發導通后，陶瓷放電管上的殘余電壓非常低，這樣的后的鉗位電壓基本上是由壓敏電阻來決定，陶瓷放電與壓敏電阻串聯時，我們可以選取391的壓敏電阻+600V的陶瓷放電管，這樣鉗位電壓要比單各壓敏電阻471要低很多。391的鉗位電話有時650V 471的鉗位電壓時775V。

并電阻在陶瓷放電管上的作用：有些工程師在選取的陶瓷放電管時，導通電壓可能小于輸入電壓，因?yàn)閴好綦娮枭系募乃揠娙菀忍沾煞烹姽苌系碾娙荽蟮亩?，一般壓敏電阻上的寄生電容?KHz時有幾百pF 而陶瓷放電管在1MHz時只有幾pF。因此寄生電容上的分壓，導致陶瓷放電管上的壓降基本上等于輸入電壓。這時并電阻就可以降低放電管上的壓降。

共模電感上并聯陶瓷放電管與L相與N相對大地跨接壓敏電阻串陶瓷放電管一樣的作用，有時可能只會出現一組電路。作用都時用來防共模雷擊。（文章源于張飛電子學院，如有侵犯，煩請告知）
